一、实现功能所需的软硬件

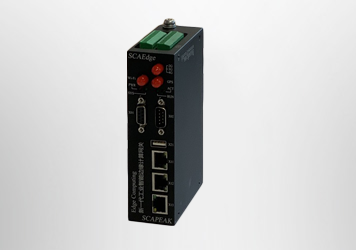

1.边缘计算网关SCAEdge

凌顶科技自主研发的边缘计算网关SCAEdge为制造业生产信息化系统提供了一个强大的应用开发平台。

SCAEdge可以对西门子全系列的数控系统和PLC进行数据采集和数据交互，实现对设备的远程监控或控制功能。

2.OPCUA SERVER

OPCUA SERVER是SCAEdge网关内置的软件，用于实现设备数据采集（设备变量地址值读写）。网关内置的OPCUA服务器是一个高性能OPCUA服务器，采用多线程技术可同时服务于数十台设备和整条产线的数据采集。OPCUA服务器内部的大部分通讯驱动经过精心设计和优化，实现了多变量智能分析合并采样和高速并发数据吞吐，目的是减少通讯次数、提高通讯效率。如在西门子SIMATIC-S7系列PLC和SINUMERIK系列CNC的以太网接口上能达到2~6毫秒的稳定高速数据采集。

<hr style=" border:solid; width:100px; height:1px;" color=#000000 size=1">

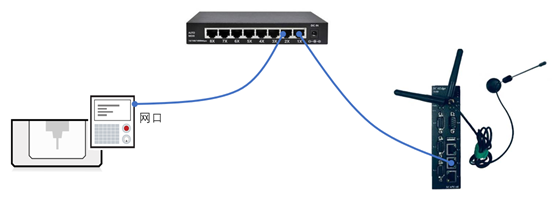

二、设备连接方式

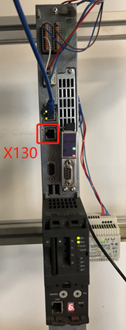

西门子840Dsl常用的有两个网口可以进行数据通讯。

X127接口通常作为调试口，X130接口通常作为通讯连接口。

将SCAEdge网关的网口直连设备的X130接口，即可建立数据通讯。

<hr style=" border:solid; width:100px; height:1px;" color=#000000 size=1">

三、通过读写变量，实现对系统的程序启停控制。

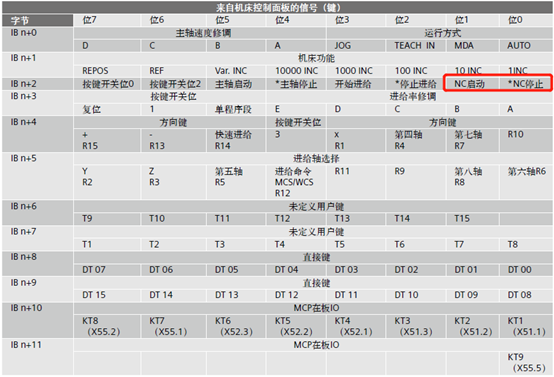

1.根据机床控制面板MCP的型号，找到对应的控制面板信号表。

2.配置SCAEdge，对I2.0（NC停止）和I2.1（NC启动）进行采集，并允许变量可写。

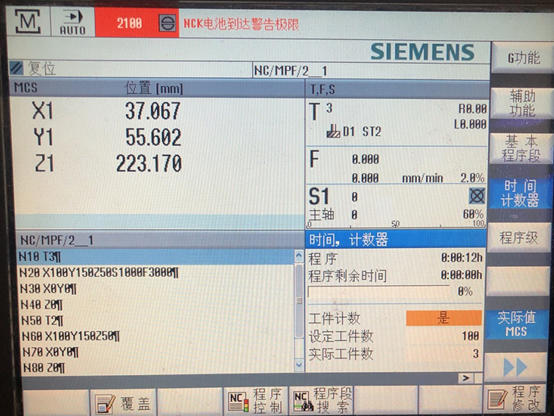

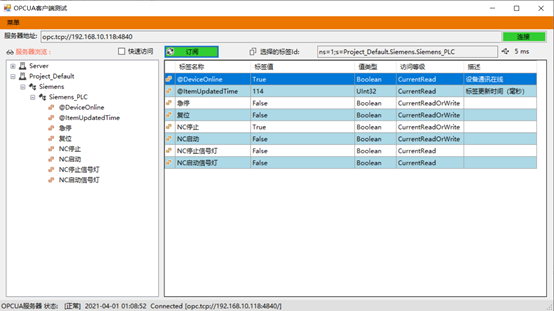

3.启动数据采集服务，当设备处于停止状态时，变量地址采集值如下。

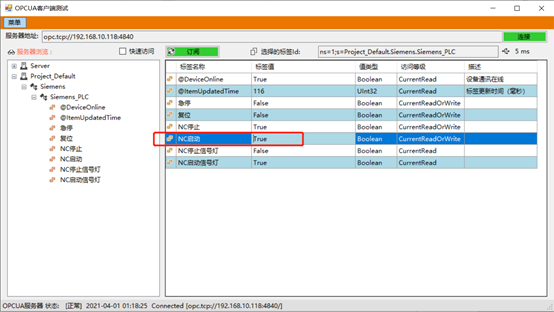

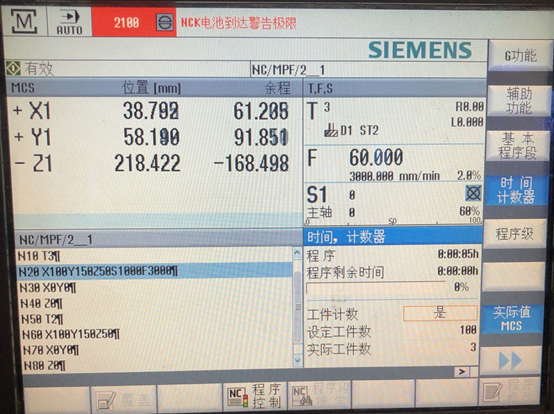

4.将NC启动变量置为1，840Dsl系统开始运行程序。

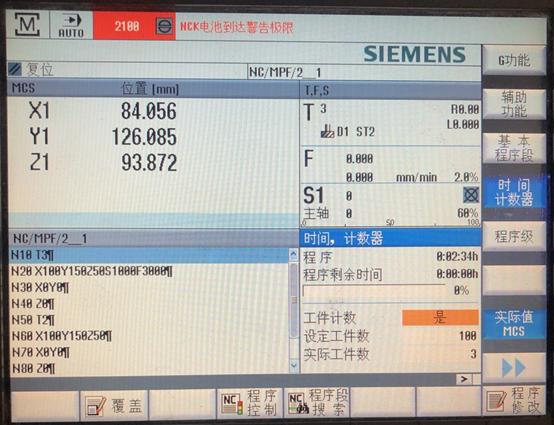

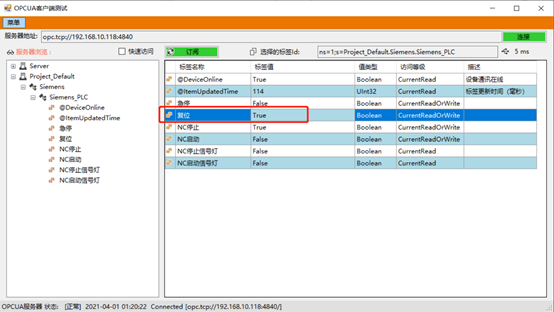

5.将复位变量置为1，840Dsl系统程序停止运行。

6.通过如上对变量地址的读写，即可实现数控系统的远程启停控制
