一、用Power BI分析设备OEE

OEE的计算：OEE=可用率 表现指数 质量指数
可用率=操作时间/计划工作时间
表现指数=理想周期时间/实际周期时间=理想周期时间/（操作时间/总产量）=（总产量/操作时间）/生产速率
质量指数=良品/总产量

结合生产实际，采集设备状态和产量这两个数据，理想周期时间、良品数等其他数据通过APP员工录入。
可用率数据表

在这里插入图片描述

表现指数数据表

在这里插入图片描述

二、绘制图表

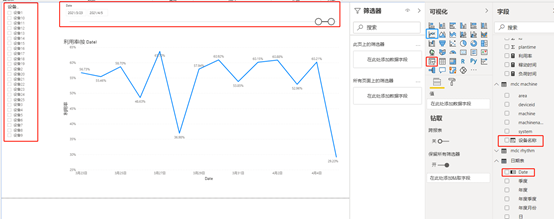

利用率，先放置两个切片器，一个用来筛选设备，一个用来筛选日期。然后放置一个折线图，轴为date，值为利用率。这样筛选日期，或者设备就可以展示这段时间某个或多个设备的利用率。

在这里插入图片描述

产量，同样放置两个切片器，然后用堆积柱状图来表示产量。轴为date，图例为monitorjob（产品类型），值为产量。这样筛选日期，或者设备就可以展示这段时间某个或多个设备加工的产品类型和各自的产量。

在这里插入图片描述

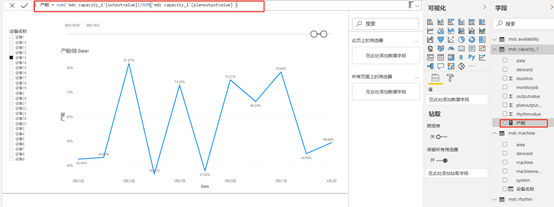

产能，同样放置两个切片器，然后用折线图来表示产量。产能的计算方式：产能 = SUM('mdc capacity_1'[outputvalue])/SUM('mdc capacity_1'[planoutputvalue] )

在这里插入图片描述

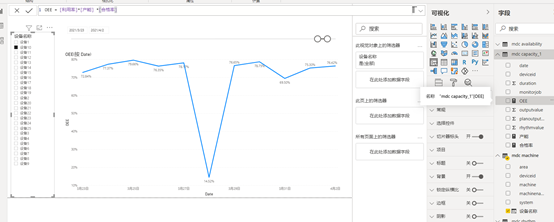

OEE：OEE = [利用率][产能] [合格率]

在这里插入图片描述
