用户需求
- 西门子PLC获取串口扫描枪数据
- MES上位机软件能作为OPCUA Client 获取西门子PLC数据
用户需求解决方案
- 使用Edge网关内嵌功能软件MDC_OPCUA_SERVER、OPCUA_SerialDevice获取串口扫描枪数据
- 使用Edge网关内嵌功能软件MDC_OPCUA_SERVER、OPCUA_SimaticTcpClient获取西门子PLC数据、并提供OPCUA Server接口
- 使用Edge网关内嵌功能软件OPCUA_DX_SERVER实现串口扫描枪数据传递到西门子PLC数据
- 用通的OPCUA Client（列如：dataFEED OPCUA Client）读写西门子PLC数据
- Eg：读写：VW304（类型：UInt16）
测试仪器准备
-
串口扫描枪及二维码：小季在公司没有找到现成的串口扫描枪，就拿KOB（RS422/485 USB转串口工具）来模拟串口扫描枪的工作了。
a. KOB串口参数设置如下图所示：
- 凌顶Edge边缘计算网关及配套软件：准备了一个用凌顶EdgePLUS来测试
- 西门子PLC：小季这边准备了一个S7-200 Smart PLC( CPU ST20 )
- 交换机、网线、电源模块、导线若干
接线及IP自定义
- 选用EdgePLUS的COM1 口与KOB连接起来:
| EdgePLUS COM1 | KOB |
|---|---|
| A+ | A+ |
| B- | B- |
| GND | GND |
-
小季这边选用网络接线模式是这样的
a. PLC、PC 与 EdgePLUS 的Eth1 通过交换机用网线连接
-
IP自定义
a. PC:192.168.1.85
b. PLC: 192.168.1.10
c. EdgePLUS Eth1: 192.168.1.118
操作步骤
-
按照KOB的相关参数，配置Edge内关于获取到串口扫描枪数据的操作步骤

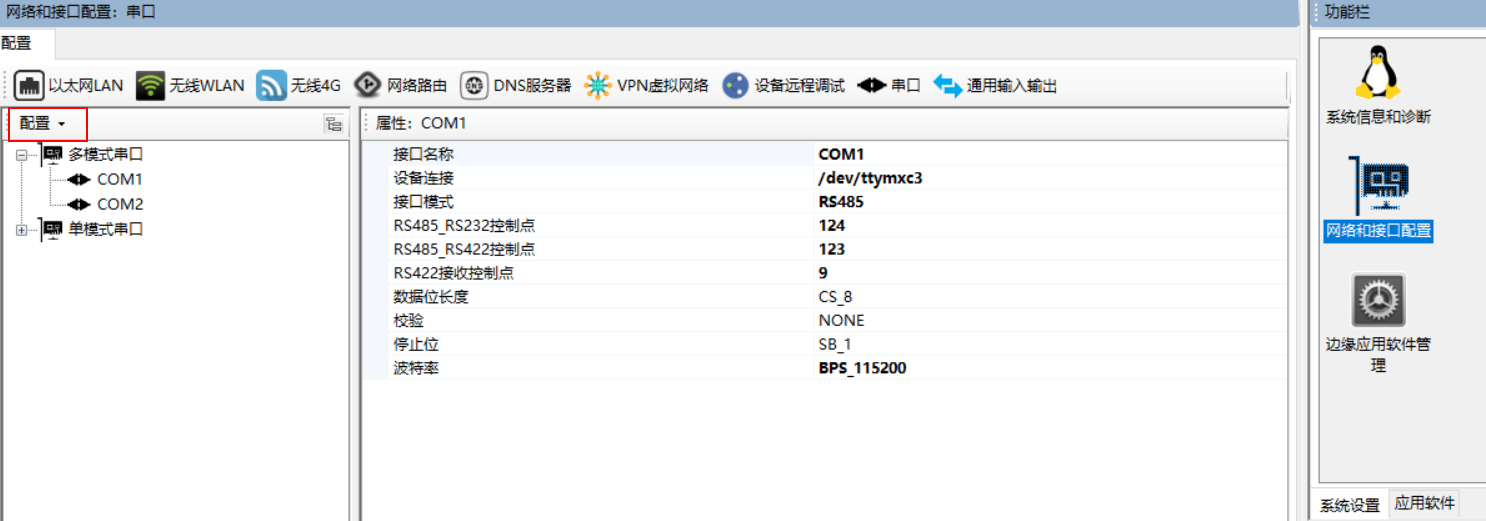

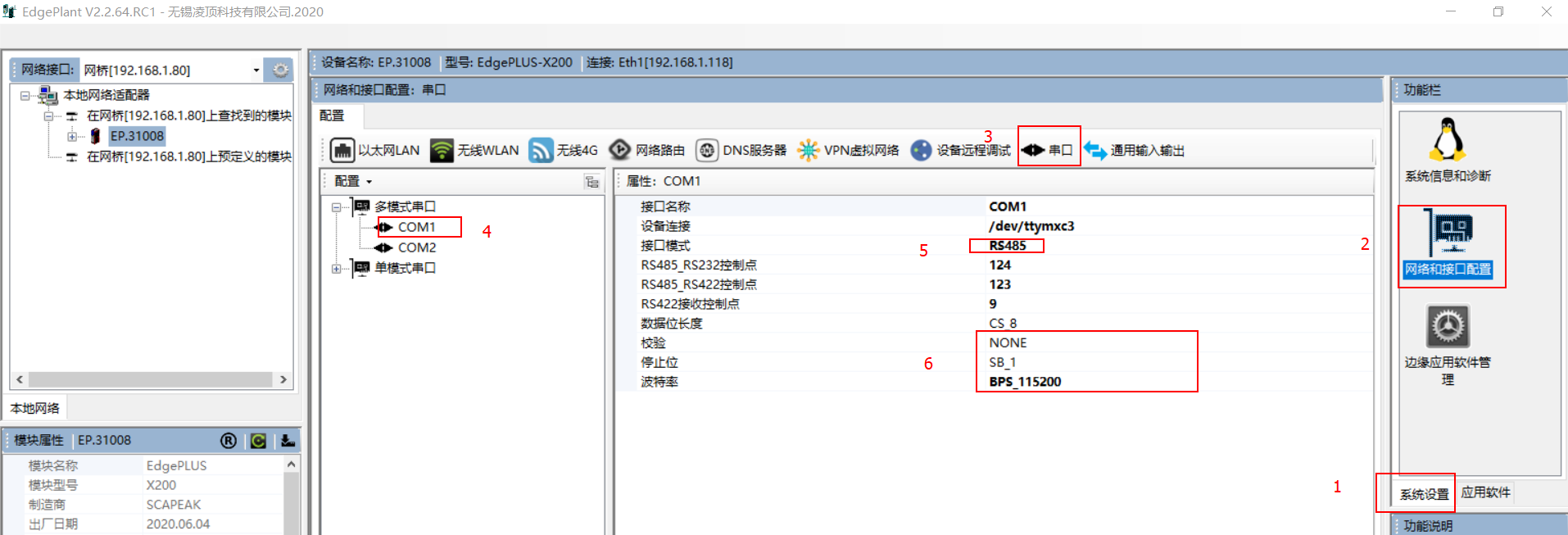

a. 用 EdgePLUS的配置软件查找到EdgePLUS模块，对COM1的模式及相关参数进行配置，如下图所示：
b. 配置好COM1的模式及相关参数，点击"配置"-"下载模块配置", 如下图所示：
c. 删除模块内部无关配置，右键"Group1"-"删除组别"；右击"Project_Default"-"新建一个组别"【注：由于小季这边是先搭建测试环境，在截图写手册的，没有操作这一步】
d. 按照下图所示操作步骤，右键"Group1"-"新建一个连接"，选择合适驱动
e. 选择合适驱动"串口设备"，修改配置，确认：如下图所示

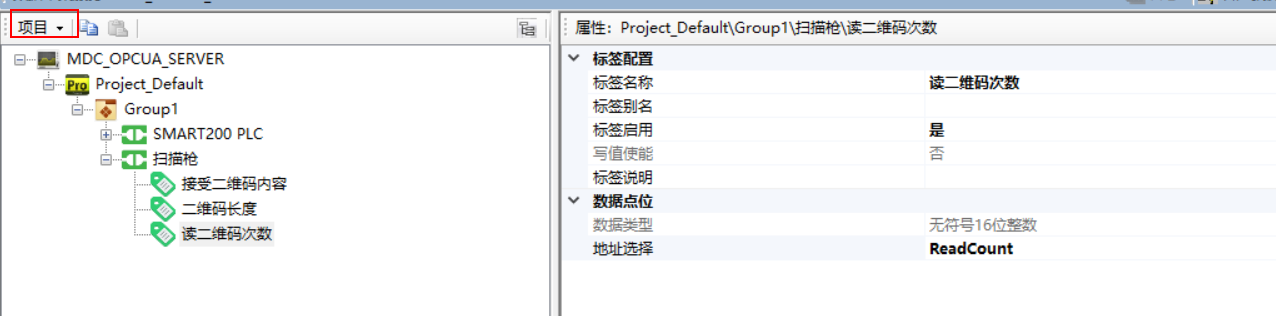

f. 点击"扫描枪"，"新建一个标签"；建立三个类型功能变量；如下图所示
i. ReadData功能：接受到串口数据内容（数据类型：字符串）
ii. ReadDataLength：接受到串口数据内容的长度（数据类型：UInt16）
iii. ReadCount：接受到串口数据内容的次数（数据类型：UInt16）
g. 点击"项目下载"（临时保存一下）
-
获取到S7-200 Smart PLC( CPU ST20 )PLC数据
a. 参照上述"配置Edge内关于扫描枪数据的操作步骤"中部分步骤（1.d-1.g步骤）；选择"西门子PLC以太网驱动（基本版）"

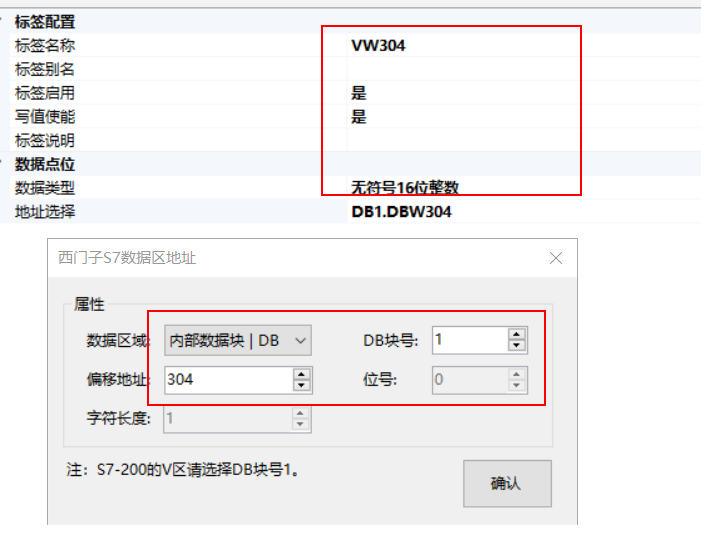

b. 新建4个不同用途的变量：
i. VW300: 在PLC内部存放二维码长度（数据类型：UInt16）
ii. VW302：在PLC内部存在读二维码次数（数据类型：UInt16）
iii. VW304:表示PLC内部数据
iv. VB350-VB359:在PLC内部存放二维码内容（小季这边自定义二维码长度\
c. 下载配置
-
实现串口扫描枪数据传递到西门子PLC数据
a. 按下图步骤，"3处"软件，"添加开机自启"，下载配置，然后重启模块
b. 参照https://tanghuang-liu.github.io/#/手册部分：OPCUA_DX_SERVER操作部分进行下来数据传输配置
名称（可自定义名称） 输入数据源 输入目的
二维码内容-VB350-10 接受二维码内容 VB350-VB359
二维码长度-VW300 二维码长度 VW300
扫码次数-VW302 读二维码次数 VW302
c. OPCUA_DX_SERVER 添加开机自启，下载好配置，重启模块
-
用dataFEED OPCUA Client读写西门子PLC数据
a. 可参照"dataFEED OPCUA Client操作步骤简写"文件使用该软件。
-

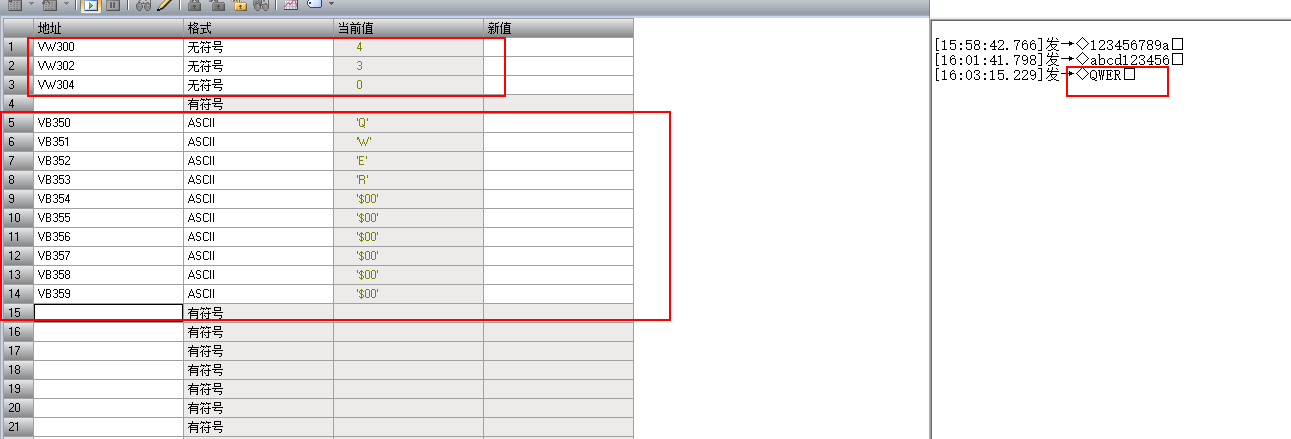

实验效果：
a. 第1次，串口工具发送（123456789a）：在PLC中可以看见
b. 第2次，串口工具发送（abcd123456）：在PLC中可以看见
c. 第3次，串口工具发送（QWER）：在PLC中可以看见
技术答疑
-
采集西门子S7-1200 PLC数据参考凌顶用户手册 PLC基本配置：西门子S7-1200数据采集章节
